氣動法蘭球閥是由法蘭連接的，以鍛鋼、碳鋼、不銹鋼等為材質的各種球閥產品和氣動執行器組成。廣泛應用于石油、化工、輕工、造紙等工業自動控制系統中介質的切斷、分配和調節。氣動法蘭球閥安全系數高、結構簡單、流體阻力小、操作便捷，法蘭連接的管路密封性能更好，維修更換更方便?？涩F(xiàn)場操作也可遠距離集中控制，在很大程度上節約了人力資源以及時間。
產品參數
|
氣動法蘭式球閥技術參數
|
|
公稱通徑
|
法蘭DN25～500mm
|
|
連接方式
|
法蘭連接
|
|
執行器配置
|
AT、GT、AW、G型
|
|
氣缸形式
|
雙作用、單作用（彈簧復位）
|
|
控制方式
|
二位切斷（開關型）、調節型、三段式（開度可選）
|
|
公稱壓力
|
16、25bar（如需更高壓力訂貨時請注明）
|
|
氣源壓力
|
4~7bar
|
|
介質溫度
|
W1:-40~180℃
W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
|
|
環境溫度
|
標準型:-20~80℃
|
|
閥體材質
|
碳鋼（C）、不銹鋼（P4、P6）
|
|
密封材質
|
聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H）、硬質合金（Y）
|

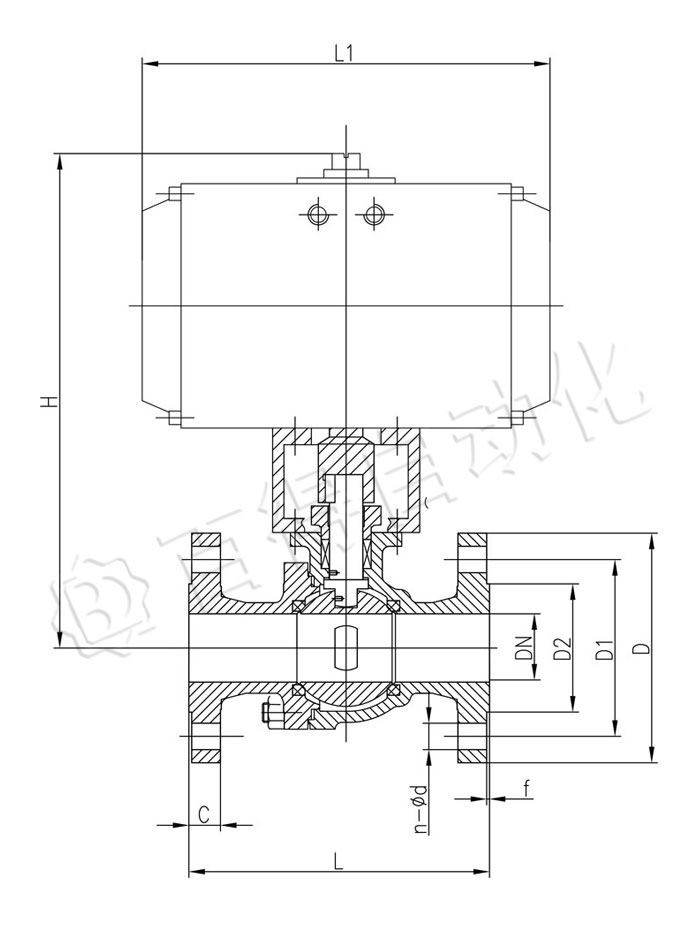

安裝尺寸
|
氣動對夾球閥主要外形及連接尺寸 Q672F-1.6MPa
|
|
公稱通徑DN
|
外形尺寸
|
連接尺寸
|
|
d
|
L
|
L1
|
L2
|
H
|
D
|
D1
|
D2
|
氣動高
|
n-Md
|
|
15
|
14
|
35
|
140
|
70
|
170
|
90
|
65
|
45
|
118
|
4-M14
|
|
20
|
19
|
38
|
165
|
83
|
175
|
100
|
75
|
55
|
130
|
4-M14
|
|
25
|
25
|
42
|
182
|
91
|
180
|
110
|
85
|
65
|
138
|
4-M14
|
|
32
|
29
|
50
|
209
|
100
|
215
|
130
|
100
|
78
|
147
|
4-M18
|
|
40
|
38
|
60
|
222
|
120
|
225
|
145
|
110
|
85
|
170
|
4-M18
|
|
50
|
48
|
70
|
294
|
120
|
248
|
160
|
125
|
100
|
170
|
4-M18
|
|
65
|
64
|
95
|
284
|
137
|
258
|
180
|
145
|
120
|
190
|
4-M18
|
|
80
|
76
|
118
|
361
|
172
|
300
|
190
|
160
|
135
|
228
|
8-M18
|
|
100
|
95
|
140
|
378
|
172
|
315
|
215
|
180
|
155
|
228
|
8-M18
|
|
125
|
112
|
175
|
593
|
185
|
375
|
245
|
210
|
185
|
185
|
8-M18
|
|
150
|
135
|
210
|
782
|
240
|
428
|
280
|
240
|
210
|
240
|
8-M22
|
